Mekanik/Manyetik Tarayıcılar
LIDAR (Light Detection and Ranging) Teknolojisi ile Nesneleri Tarama
Mekanik veya manyetik tarayıcılar, 3D nesne tarama için LIDAR teknolojisinin kullanıldığı bir yöntemdir. LIDAR, uzaktan algılama için kullanılan bir teknoloji olup ışık dalgalarını kullanarak uzak nesnelerin mesafesini ve yüzey şeklini ölçer. Mekanik tarayıcılar, genellikle döner bir tarayıcı başlığı ve lazer ışık kaynağı kullanarak çalışır. İşte mekanik/manyetik tarayıcıların LIDAR teknolojisi ile nesneleri nasıl taradığına dair bir genel bakış
Çalışma Prensipleri:
Lazer Işınının Gönderilmesi: Tarayıcı, lazer ışığını hedeflenen nesneye doğru gönderir. Bu lazer ışını, yüzeyde yansır ve geri döner.
Yansımanın Algılanması: Yansıyan ışık, tarayıcının üzerinde bulunan alıcılar (detektörler) tarafından algılanır. Bu alıcılar, yansıyan ışığın zamanını ölçerek nesne ile tarayıcı arasındaki mesafeyi hesaplar.
Döner Başlık Kullanımı: Mekanik tarayıcılar genellikle döner bir başlık veya ayna kullanır. Bu başlık veya ayna, lazer ışığını farklı açılardan nesneye gönderir ve yansıyan ışığı farklı yönlerden alır. Bu sayede nesnenin 3D yüzeyi taranır.
Veri Toplama: Tarayıcı, farklı açılardan alınan verileri toplar. Bu veriler, yüzeyin şeklini ve derinliğini temsil eden noktalar bulutunu oluşturur.
Noktalar Bulutunun Oluşturulması: Toplanan nokta bulutu verileri, nesnenin yüzeyindeki her bir noktanın 3D koordinatlarını içerir. Bu noktalar bulutu, nesnenin dijital 3D modelinin temelini oluşturur.
Kullanım Alanları
Mekanik/manyetik tarayıcılar LIDAR teknolojisi ile nesneleri taradığında aşağıdaki alanlarda kullanılırlar:
Haritalama ve Coğrafi Bilgi Sistemi (GIS): Topografik haritalar, şehir planlaması ve arazi modellemesi için kullanılır.
Otonom Araçlar ve Uçuş Kontrolü: Otonom araçlar ve insansız hava araçlarında (drone) çevre algılama ve engel tespiti için kullanılır.
Uzaktan Algılama ve Çevre İzleme: Orman yangınları, toprak erozyonu, buzulların erimesi gibi doğal olayların izlenmesinde kullanılır.
Arkeoloji ve Mimari Restorasyon: Tarihi alanların ve yapıların dijital belgelemesi ve restorasyonunda kullanılır.
Mekanik/manyetik tarayıcılar, LIDAR teknolojisi sayesinde uzaktan nesne taraması ve 3D modelleme yaparak farklı alanlarda kullanım fırsatı sunar. Bu teknoloji, hassas ve detaylı veriler elde etmek için oldukça etkili bir yol sağlar.

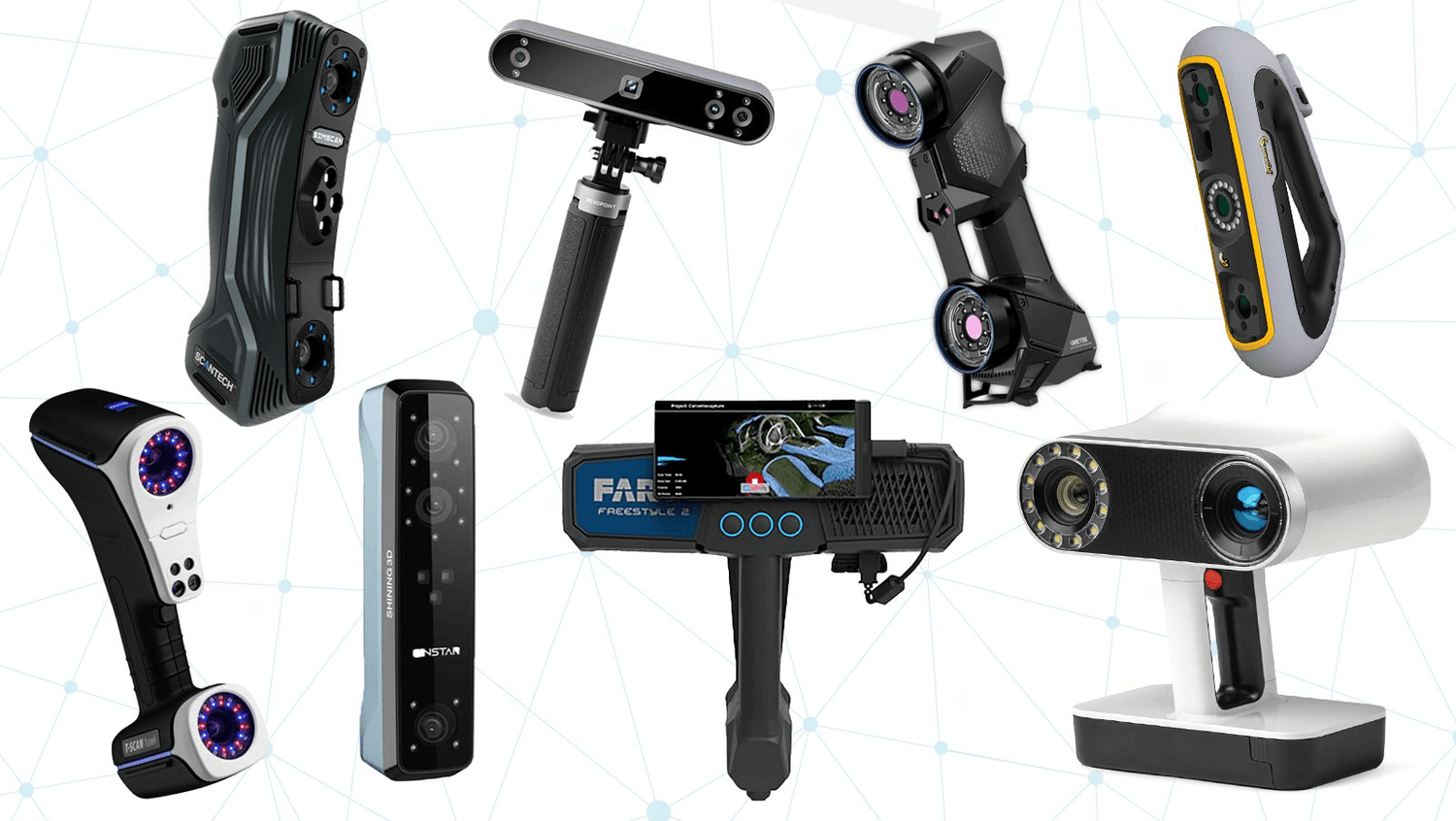

Optik Tarayıcılar: Yapılandırılmış Işık Kullanarak Yüzeylerin Taraması
Optik tarayıcılar, nesnelerin yüzeyini taramak için yapılandırılmış ışık kullanarak çalışan cihazlardır. Bu tarayıcılar, nesnenin yüzeyine özel bir ışık kaynağı kullanarak ışık yayar ve yansıyan ışığı algılar. Optik tarayıcılar, yansıma ve yutma özelliklerini kullanarak nesnenin 3D yüzeyini elde ederler. İşte optik tarayıcıların çalışma prensipleri ve kullanım alanlarına dair bir genel bakış
Çalışma Prensipleri:
Yapılandırılmış Işık Yansıtma: Optik tarayıcılar, yapılandırılmış ışık kaynakları kullanarak nesnenin yüzeyine ışık yayar. Bu ışık, nesne yüzeyine çarptığında yansır.
Yansıyan Işığın Algılanması: Yansıyan ışık, tarayıcının üzerinde bulunan algılayıcılar (sensörler) tarafından algılanır. Bu algılayıcılar, yansıyan ışığın rengini ve yoğunluğunu ölçer.
Nesne Yüzeyinin Değerlendirilmesi: Algılanan yansımanın özellikleri (örneğin, ışığın yoğunluğu ve yansıma açısı), nesnenin yüzeyinin şekli, yüzey dokusu ve derinliği hakkında bilgi sağlar.
Nokta Bulutunun Oluşturulması: Tarayıcı, nesnenin farklı açılardan alınan yansıma verilerini birleştirir. Bu veriler, nesnenin yüzeyini temsil eden bir nokta bulutunu oluşturur.
Veri İşleme ve Modelleme: Oluşturulan nokta bulutu verileri, 3D modelleme yazılımları ile işlenir. Bu işlem, noktaların birleştirilmesi, düzenlenmesi ve yüzeyin pürüzsüzleştirilmesini içerir.
Kullanım Alanları
Optik tarayıcılar, yapılandırılmış ışık kullanarak nesneleri taradıklarında aşağıdaki alanlarda kullanılırlar
Tasarım ve Üretim: Sanayide, ürün tasarımında ve kalite kontrolünde kullanılır. Gerçek nesnelerin dijital modellerini oluşturarak tasarım sürecini hızlandırır.
Tıp ve Sağlık: Protezler, implantlar ve özel ayakkabılar gibi özelleştirilmiş ürünlerin tasarımı ve üretimi için kullanılır.
Sanat ve Kültürel Miras: Sanat eserlerinin dijital modellerini oluşturmak ve tarihi eserleri belgelemek için kullanılır.
Kalıp ve Heykelcilik: Kalıp oluşturma ve heykelcilik gibi alanlarda gerçek nesnelerin dijital modellerini almak için kullanılır.
Optik tarayıcılar, yapısından kaynaklanan yüksek hassasiyet ve detay seviyeleri ile nesnelerin yüzeylerini dijital olarak yakalayarak çeşitli sektörlerde verimliliği artırır ve yaratıcılığı teşvik eder.
Fotogrametri: Birden Fazla 2D Görüntüyü Birleştirerek 3D Modeller Oluşturma
Fotogrametri, birden fazla 2D görüntüyü kullanarak nesnelerin veya sahnelerin 3D modellerini oluşturmak için kullanılan bir yöntemdir. Bu yöntem, görüntülerin farklı perspektiflerini kullanarak nesnelerin derinlik bilgisini elde etmeyi amaçlar. Fotogrametri, çeşitli açılardan alınan görüntüleri birleştirir ve bu görüntülerin ortak özelliklerini kullanarak 3D nokta bulutları veya yüzey modelleri oluşturur. İşte fotogrametrinin çalışma prensipleri ve kullanım alanlarına dair bir genel bakış
Çalışma Prensipleri:
Görüntü Alma: Nesne veya sahnenin farklı açılardan bir dizi fotoğrafı çekilir. Görüntüler, nesnenin farklı perspektiflerini yakalar.
Görüntü Eşleştirme: Çekilen görüntüler arasında ortak noktaları ve özellikleri tanımlayan algoritmalar kullanılır. Bu, her görüntü çiftinin nesnenin aynı noktalarını içerdiği anlamına gelir.
Derinlik ve Nokta Bulutunun Oluşturulması: Ortak noktaların 3D koordinatlarını belirlemek için çeşitli hesaplamalar yapılır. Bu hesaplamalar, her bir noktanın derinliğini ve 3D konumunu tespit etmeyi sağlar.
Nokta Bulutlarının Birleştirilmesi: Farklı görüntü çiftlerinden elde edilen nokta bulutları birleştirilir. Ortak özellikler ve noktalar, bu nokta bulutlarını hizalamak ve birleştirmek için kullanılır.
Yüzey Modelleme: Oluşan nokta bulutları, yüzey modelleme algoritmaları kullanılarak düzenlenir ve pürüzsüzleştirilir. Bu adım, nesnenin yüzeyini daha gerçekçi ve doğru bir şekilde temsil eden 3D modeli oluşturur
Kullanım Alanları
Fotogrametri, birden fazla 2D görüntüyü birleştirerek 3D modeller oluşturduğunda aşağıdaki alanlarda kullanılır:
Coğrafi Bilgi Sistemleri (GIS): Haritalama, arazi modellemesi ve şehir planlamasında kullanılır.
Arkeoloji ve Mimari: Tarihi alanların belgelemesi, restorasyon ve mimari analiz için kullanılır.
Sinema ve Animasyon: Film yapımında sahne ve karakter modellemesi için kullanılır.
Reklam ve Pazarlama: Ürün tanıtımı için kullanılan 3D modellerin oluşturulmasında kullanılır.
Fotogrametri, görüntülerin ve kameraların kullanımıyla nesnelerin detaylı 3D modellerini elde etmek için güçlü bir yöntemdir. Bu yöntem, nesne tarama ve modelleme alanlarında geniş bir yelpazede kullanım fırsatları sunar.
